周边传动虹吸泥机

发布时间:2016/09/01 点击量:
1.设备简介
ZMS型周边传动虹吸吸泥机,是城市水厂、城镇污水处理厂常用于辐流式圆形沉淀池的吸泥设备。

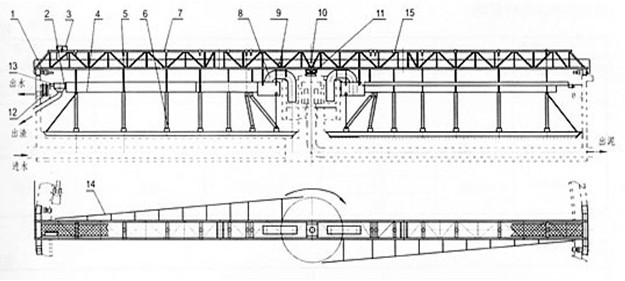

ZMS型周边传动虹吸吸泥机主要由半(全)桥架、驱动装置、虹吸装置、吸泥装置、中心旋转支座、集泥槽、导流筒、撇渣装置、出水堰等部件组成。
运行时,由齿轮减速电机驱动桥架梁下的主动轮旋转,同时带动悬挂的排泥槽和吸泥管转动,利用液面和池底之间的液位差产生静压的原理,将池底的沉泥经吸泥管汇入集泥槽至中心泥罐后排出,与此同时,水面的浮渣由撇渣装置撇除。
2.工作原理
虹吸泥机原始位置在进水端,吸泥机从原始位置开始运行,液下泵开始运作,当水箱中的液位淹没排泥管的出口时,排泥管里的空气就被堵在排泥管中。
此时,通过水射器两端流速不同而形成压力差把排泥管中的空气抽射出来,随着排泥管中的空气不断被移除,排泥管中的水位在大力的作用下,不段上升,当排泥管中的真空度达到一定程度时,水就从排泥管中自动流出,这就形成了虹吸。
3.设备特点
(1)本机排泥系统采用大扁吸口吸泥,各根管路单独自成系统,吸泥彻底,无死角,吸泥量和排泥浓度受锥形阀调节,容易控制;
(2)采用轴装式减速驱动装置与主动轮轴直联传动,结构紧凑,机械效率高,能边走边吸,效果显著;
(3)沉淀池底为平底,土建不需设置坡角,;
(4)机械、电气均设置过载保护,运行安全可靠;
(5)操作维护管理方便,自动化程度高,可远程控制。
4.设备材质
    A:碳钢,内防腐采用环氧沥青,也可衬胶、衬塑、四氟乙烯等;
5.技术参数

6.使用范围
ZMS型周边传动虹吸吸泥机适用于池径大于16m的辐流式沉淀池的排泥。
