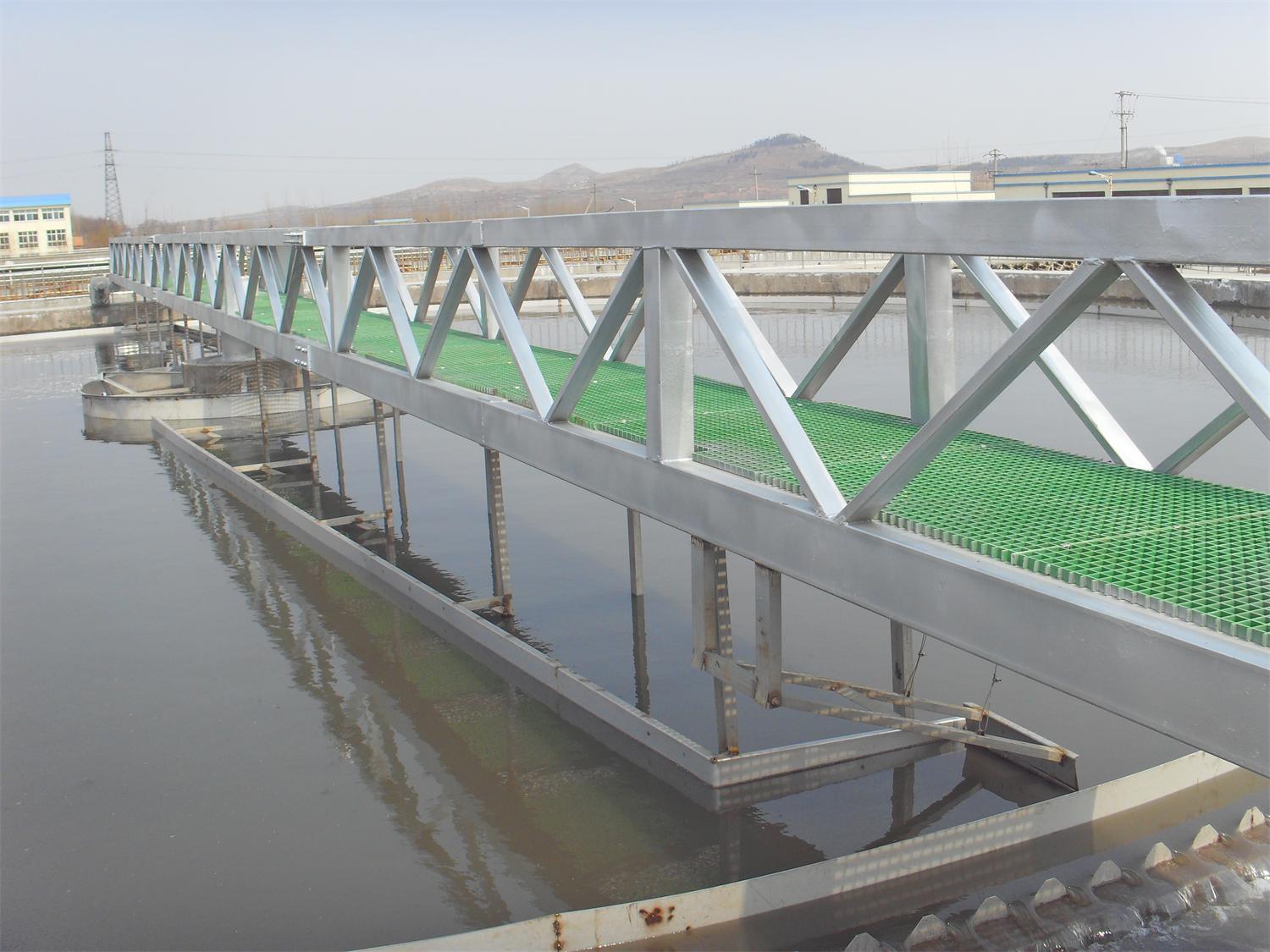

周边传动刮泥机

发布时间:2016/09/01 点击量:

1.设备简介
ZDMS型半桥式周边传动刮泥机,污水从池中心的进水管经导流筒扩散后,均匀地向周边呈辐射状流出,呈悬浮状的污泥经沉淀后沉积于池底,上清液通过溢流堰板由出水槽排出池外,污泥经刮板由池周刮向中心集泥坑,依靠池内水压通过排泥管排出池外。整机主要由半(全)桥架、驱动装置、中心旋转支座、可动臂、刮泥板、撇渣装置、出水堰等钢结构件组成,运行时,由齿轮减速电机驱动桥架的主动走轮旋转,带动悬挂的可动臂和刮泥板转动,将池底的沉泥刮集至中心排泥斗后排出,同时,水面的浮渣通过撇渣装置撇向池边,再由刮渣耙刮进排渣斗排出池外。
  ZDMS型半桥式周边传动刮泥机,是一种节能效果显著、日常维修保养方便的理想排泥设备。
2.设备特点
(1)驱动装置采用轴装式齿轮减速电机与主动滚轮直联传动,结构紧凑,机械效率较高;
(2)刮板以对数螺旋线轨迹集泥,连续性好、集泥的效率较高;
(3)池底坡比1:10,刮泥时污泥阻力可忽略不计;
(4)设置机械和电气双重过载保护,运转安全可靠;
(5)操作简单、可实现远程控制。
3.主体材质
(1)A:碳钢,防腐采用环氧沥青,也可衬胶、衬塑、四氟乙烯等;
(2)S:不锈钢304,316,316L
4.技术参数
型号规格 ZDMS-16 ZDMS-18 ZDMS-20 ZDMS-22 ZDMS-24 ZDMS-25 ZDMS-28 ZDMS-30 ZDMS-35 ZDMS-37 ZDMS-40 ZDMS-50
适用池径D(m) 16 18 20 22 24 25 28 30 35 37 40 50
电机功率 0.37~1.5
刮泥板外缘线
速度(m/min)
初沉池 2~3
二沉池 1.5~2.5
预
埋


建
条

(mm)
D1 2800 2800 3000 3000 3500 4000 4000 4200 4200 4500 4500 5000
D2 1350 1400 1600
h1 1800
a 1200 1400 2000 2000
b 800 900 1000 1200
c 280 300 320 350
d 200 250
h2 700 800 900 1000 1000
e 900
荷载(N) p 39240 44145 49050 53955 58860 63765 68670 78480 93195 107910 112815 180000
w 44145 49050 53955 58860 63765 68670 73575 83385 98100 112815 117720 1835
5.使用范围
   常用于池径大于16m的辐流式圆形沉淀池的排泥。
